Dlaczego norma, klasa i środowisko pracy zmieniają dobór śrub z gniazdem sześciokątnym

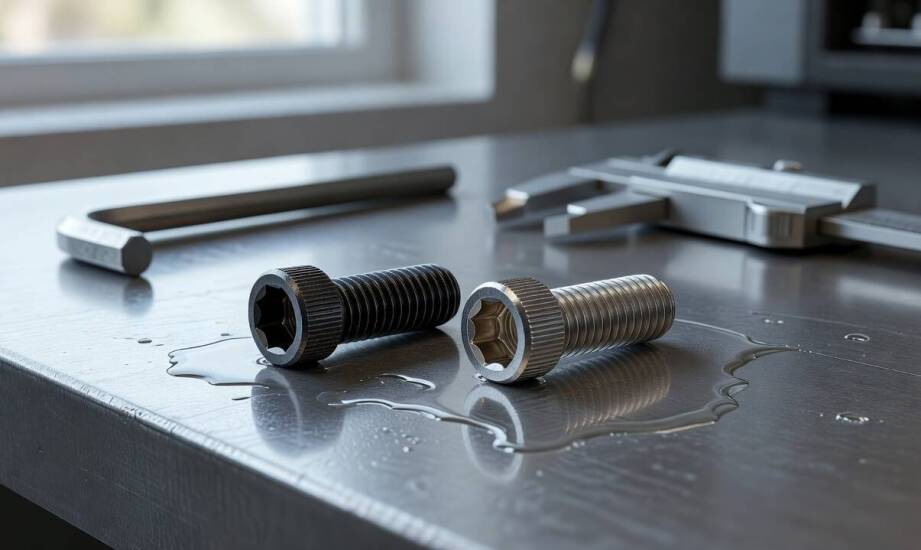

Dwie śruby z gniazdem sześciokątnym o identycznych wymiarach zewnętrznych mogą w praktyce przenosić zupełnie inne obciążenia i skrajnie różnie reagować na wilgoć. Z zewnątrz wyglądają jak bliźniacze elementy montażowe, co często prowadzi do poważnych błędów podczas rutynowych napraw lub budowy konstrukcji nośnych. Jedna sztuka wytrzyma długie lata w trudnych warunkach warsztatu mechanicznego. Druga pęknie przy pierwszym przyłożeniu dużego momentu dokręcającego albo szybko pokryje się rdzawym nalotem po zaledwie kilku miesiącach pracy na zewnątrz. Rzeczywiste możliwości mechaniczne złącza nigdy nie zależą wyłącznie od samego kształtu łba. Decydującą rolę odgrywa tu przypisana klasa wytrzymałości, rzetelne określenie środowiska pracy, dobór gatunku stali oraz rygorystyczne trzymanie się norm technicznych.

Jak normy wymiarowe i klasy wytrzymałości określają parametry łącznika?

Specyfikacja techniczna elementów złącznych opiera się na ściśle zdefiniowanych dokumentach odniesienia. W dokumentacjach projektowych od lat pojawia się oznaczenie DIN 912. Obecnie to historyczne określenie zostało oficjalnie zastąpione przez normę DIN EN ISO 4762. Wskazane dokumenty z definicji nie polegają na prostej i swobodnej zamienności z punktu widzenia inżyniera. Akty te określają dokładne wymiary oraz tolerancje dla łba walcowego i gniazda sześciokątnego. Taka standaryzacja sprawia, że klucz imbusowy zawsze pasuje w wycięcie z odpowiednim oporem, a wymiary zewnętrzne samego łba bezbłędnie mieszczą się w zaprojektowanym pogłębieniu elementu.

Geometria stanowi zaledwie wstęp do bezpiecznego projektowania węzła. O trwałości całej konstrukcji decydują parametry mechaniczne samego materiału, które opisuje się za pomocą dwóch cyfr oddzielonych kropką. Klasa 8.8 oznacza minimalną wytrzymałość na rozciąganie rzędu 800 MPa oraz granicę plastyczności na poziomie 640 MPa. Przedstawia to najpopularniejszy standard w konstrukcjach ogólnego przeznaczenia, gdzie siły tnące i rozciągające utrzymują się na umiarkowanym poziomie.

Gdy docelowe obciążenia rosną, inżynierowie muszą sięgać po twardsze stopy. Zastosowanie popularnej klasy 10.9 podnosi wytrzymałość na rozciąganie do 1000 MPa, a granicę plastyczności do poziomu 900 MPa. Ekstremalne siły dynamiczne i wibracje wymagają użycia klasy 12.9, która bez trudu osiąga odpowiednio 1200 MPa oraz 1080 MPa. Wyższa klasa pozwala stosować znacznie wyższe momenty dokręcania podczas montażu, co bezpośrednio poszerza margines bezpieczeństwa. Taki proces wymaga bezwzględnego stosowania skalibrowanych narzędzi dynamometrycznych. Twardsza stal charakteryzuje się zauważalnie mniejszą ciągliwością, dlatego tolerancja na drobne błędy montera drastycznie maleje. Przekroczenie granicy plastyczności skutkuje tu nagłym zerwaniem trzpienia, często bez widocznego wcześniej odkształcenia.

Wpływ parametrów gwintu i powłok na żywotność połączenia

Nawet najtwardszy materiał złącza straci swoje właściwości, jeśli osadzenie w materiale podłoża zostanie błędnie wyliczone. Minimalna długość zazębienia gwintu w stali wynosi zazwyczaj od 1 do 1,5 średnicy nominalnej śruby, co pozwala płynnie przenieść siły osiowe z trzpienia na otaczający metal. W przypadku miękkich stopów aluminium lub części z tworzyw sztucznych wartość ta rośnie nieraz do ponad dwóch średnic. Zbyt płytko wkręcony trzpień powoduje błyskawiczne ścięcie zwojów i wyrwanie gwintu. Zbyt głębokie osadzenie nienaturalnie podnosi ryzyko urwania łba przy użyciu niewłaściwie dobranego klucza. Zwykły klucz z wydłużonym ramieniem generuje potężną dźwignię, zrywając mocowania w ułamku sekundy.

Zabezpieczenie układu przed wpływem korozji decyduje o ostatecznej żywotności węzła mechanicznego. Standardowy ocynk galwaniczny lub ogniowy stanowi mocną barierę ochronną, ale sprawdza się wyłącznie w suchych halach i magazynach. Gdy w bezpośrednim otoczeniu występuje stała obecność wody, wilgotnej ziemi czy soli drogowej, cienka powłoka cynkowa ulega gwałtownej degradacji. Połączenie traci szczelność i zrasta się trwale z gwintem wewnętrznym, uniemożliwiając serwisowanie maszyny.

Agresywne środowisko zmusza konstruktorów do wykorzystania specjalistycznych stopów nierdzewnych. Stal A2 z dodatkiem chromu i niklu zapewnia pełną odporność na zwykłą wilgoć atmosferyczną i parę wodną, doskonale sprawdzając się na zewnątrz budynków mieszkalnych. Materiał ten całkowicie polegnie jednak w bezpośrednim starciu z chlorkami. W strefach nadmorskich, na jachtach czy w pobliżu zimowych pasów drogowych jedynym racjonalnym wyborem pozostaje stal kwasoodporna A4. Obecność molibdenu w stali A4 skutecznie powstrzymuje korozję wżerową wywoływaną przez chlorki i stężone kwasy, gwarantując stabilność mechaniczną przez wiele dekad.

Proces prawidłowego doboru precyzyjnych elementów złącznych wymaga zachowania żelaznej dyscypliny na etapie projektowym. W pierwszej kolejności technolog musi obliczyć spodziewane obciążenie węzła i wyznaczyć margines bezpieczeństwa, co bezpośrednio determinuje docelową klasę wytrzymałości. Następnie dokładnie analizuje specyfikę środowiska pracy pod kątem stężeń kwasów lub soli, odrzucając lub zatwierdzając powłoki cynkowe na rzecz drogich stopów molibdenowych. Mechaniczne standardy i rozstawy łbów dopasowuje się dopiero po rzetelnej weryfikacji warunków otoczenia. Obsługująca ten rynek hurtownia METALMAX opiera swoją działalność operacyjną na dostępie do zaawansowanych technologicznie serii złącznych. Dostarczając certyfikowane śruby imbusowe w Warszawie i przyległych gminach, profiluje ofertę pod surowe wymagania lokalnych warsztatów mechanicznych oraz wykonawców budowlanych, gdzie niezawodność stopu odgrywa decydującą rolę konstrukcyjną.
